应用领域: 广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质.

口径范围: 40～200mm

流量范围: 6～400m3/h

扬程范围: 15～50m

一、概述：

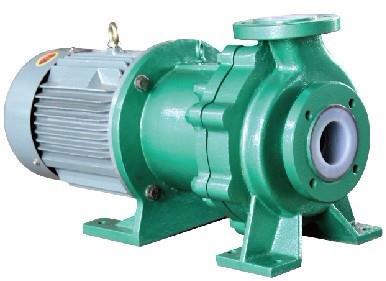

IMD泵属大功率高扬程氟塑料磁力驱动泵,所有规格均为电机直联式,由中间支架支撑,结构紧凑,拆卸方便,主要部件采用钢衬F46,泵体强度高,采用高性能磁性材料"钕铁硼"做内外磁体,隔离套采用进口非金属材料制成,大大降低了磁涡流损耗,可输送高浓度、密度大的强腐蚀性介质.驱动形式为磁力间接无解触驱动,内外磁体间用隔离套完全隔离,使泵腔处于完全封闭状态,从而完全杜绝了滴漏现象,绝不污染使用场地,特别适合于输送强酸强碱性、强氧化性、易燃易爆性、毒性、挥发性介质.IMD系列磁力泵卓越的性能、低廉的价格,已在很多项目上成为用户替代价格昂贵、配件供应难的进口磁力泵的第一选择对象.

二、优势：

该泵最大的优势为可耐高温度,可输送比重大于1.9T/m3的高浓度强腐蚀性介质,超过任意一种耐腐蚀磁力泵的输送介质范围.

三、设计特点：

IMD系列氟塑料磁力驱动泵在CQB磁力泵的设计基础上,进一步加强了对泵体结构的改良,采用后拉式结构,一人便可轻松进行内部日常检修和零件更换,无需拆卸管道,其巧妙的结构原理及稳定的工作性能已达到世界同类产品先进水平.

取消了轴封、利用磁力耦合间接驱动,完全消除了滴漏的烦恼,绝不污染使用场地.由于泵的过流部分选用"氟塑料合金"制造.可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损.

四、用 途：

IMD磁力泵广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质.特别适合输送大比重、高浓度、易漏、易燃、易爆的液体.

五、操作原理：

驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转.

六、泵体结构：

泵接触液体部分是氟塑料,但外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击.IMD系列磁力泵为电机直联式,由中间支架支撑,安装拆卸方便,结构紧凑、安全节能.
